產品說明

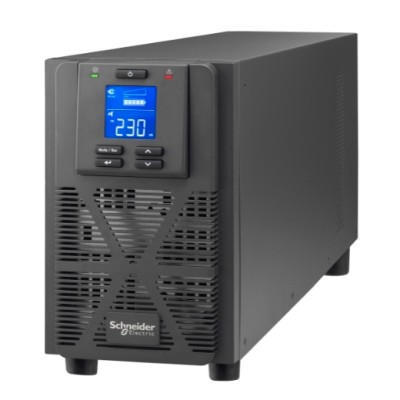

施耐德 SPM1KL/SPM2KL/SPM3KL 是高性能不間斷電源產品（UPS）能夠有效保護電子設備，防止設備因以 下原因而受損，如：市電斷電、電壓過低、電壓驟降、浪涌、小幅市電波動和電源擾動等。另外該產品在市電恢復 安全水平或電池完全放電前還能作為備用電源使用。

將設備與 UPS 相連

1. 將設備連接到 UPS。不要用延長線。 2. 將輸入市電電源連接至 UPS。 3. 打開輸入市電電源。之后，市電電源接通后 UPS 顯示面板將亮起。

啟動 UPS 按下UPS 前面板上的開關按鈕。

不要期望電池在此初始充電期間能發揮全部容量性能。

冷啟動 UPS

使用冷啟動功能從 UPS 電池為連接的設備供電。

按開關按鈕。之后，顯示面板將亮起。再按一下開關按鈕為所連接的設備提供電池電源。

連接和安裝管理軟件

SPM1KL/SPM2KL/SPM3KL UPS 配備了Schneider UPS 管理軟件用于無人值守操作系統關閉、UPS 監視、UPS 控制和能量報告。下圖所示為典型服務器安裝。

1. 將 USB 線從 UPS 后面網絡接口連接到受保護的設備，如服務器。

2. 對于服務器或裝有操作系統的其它設備，裝入Schneider UPS 光盤，然后按照屏幕上的安裝說明操作。

3. 內置串行端口也可通過串行線 纜用于附加通訊選項。

4. 通過內置的智能卡插槽甚至可以提供更多通 訊選項。 注意事項：USB 端口和 DB9 端口(RS232)不 能同時使用。

運行

使用顯示屏

這些SPM1KL/SPM2KL/SPM3KL UPS 型號配備了直觀和可配置的 LCD 顯示屏。此顯示屏對軟件界面起到補充作用，可以傳遞類似信息，也可用于配置UPS設置。

顯示屏包含以下按鍵和指示燈:

UPS 電源開/關按鈕

按下此按鈕，聽到嗶聲松開此按扭打開UPS。

按此按鈕可重置警報。

狀態 LED?

電源打開時狀態 LED 亮起綠色。此 LED 指示兩種不同的輸出電源狀態:

輸出關：LED 閃爍。按下電源開/關按鈕打開輸出電源。

輸出開：LED 持續亮起綠色。

LCD 顯示屏

在此 LCD 屏幕上可以看到顯示屏界面選項。如果顯示屏未亮起，按翻頁上鍵↑或翻頁下鍵↓按鈕啟動 LCD。

靜音/ESC 按鈕

暫時確認聲音警報并使其靜音。

退出子菜單并返回主菜單。

輸入按鈕

按此按鈕進入菜單或在導航時選擇一個菜單項/值。

向上鍵↑/向下鍵↓按鈕

按這兩個按鈕滾動瀏覽主菜單選項和顯示屏幕。

警報 LED

當 UPS 檢測到錯誤并閃爍紅色進行 UPS 通知時，此警報 LED 亮 起紅色。請參閱本手冊第 14 頁的“警報和通知”。

LCD 顯示屏圖標

插座圖標為在線運行：UPS 接通市電電源并執行雙向轉換以便為連接的設備供電。

蓄電池圖標為電池供電：UPS 正在將電池后備電源提供給所連接的設備。
